Tuotteen esittely

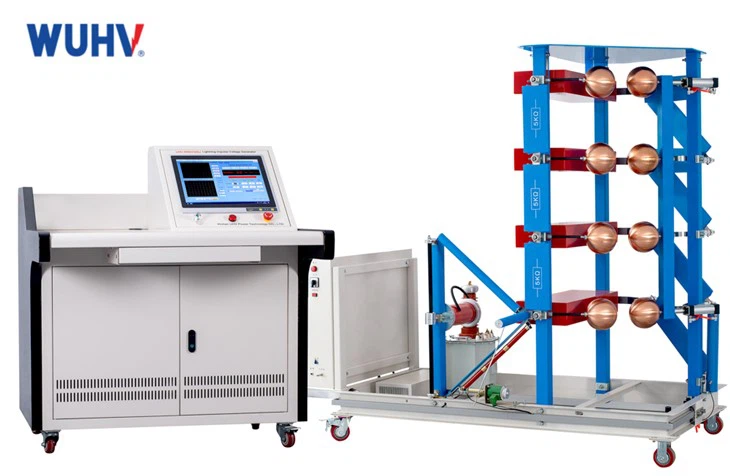

Lightning Impulse -testijärjestelmää käytetään pääasiassa impulssijännitestien suorittamiseen salaman impulssijännitteen täyden aallon, salaman impulssin jännitteen katkaisun ja operaation impulssijänniteaaltojen, kuten voimalaitteiden, testien suorituskyvyn testaamiseksi . voimantekniikan kehittämisessä, joka vaatii}}}}}} -tapahtuman tyyppejä. Impulssitestijärjestelmä on korkeajännitteisen tuotantolaite, joka tuottaa salaman impulssijänniteaaltoja, operatiivisia ylijänniteaaltoja ja muita pulssi-aaltoja . Se on perustestauslaitteet korkeajännitteen laboratorioissa .
Pääkomponentit
Tyypillinen salaman impulssitestijärjestelmä sisältää:
HV DC -virtalähde:Tarjoaa vakaan latausjännite (u₀) (e . g ., HV -tasasuuntaaja tai DC -generaattori) .
Latausvastukset:Rajoita latausvirta (latausvaihe) ja eristävät vaiheet (purkausvaihe) .
Stage -kondensaattorit:Ydinenergian varastointielementit (korkea-pulssikondensaattorit, joilla on alhainen induktanssi/häviö) .
Pallo -aukot:Nopeat kytkimet rinnakkais/sarjan siirtymiseen (vaativat vakaa jakautumista, nopeaa toimintaa, korkean virran kapasiteettia) .
Aaltofront -vastus (RF):Ohjaa jännitteen nousunopeuden (matalan induktanssisuunnittelu; lanka/vesivastukset) .
Wavetail -vastus (RT):Ohjaa jännitteen rappeutumisnopeutta (korkea arvo, matalan induktanssivastukset) .

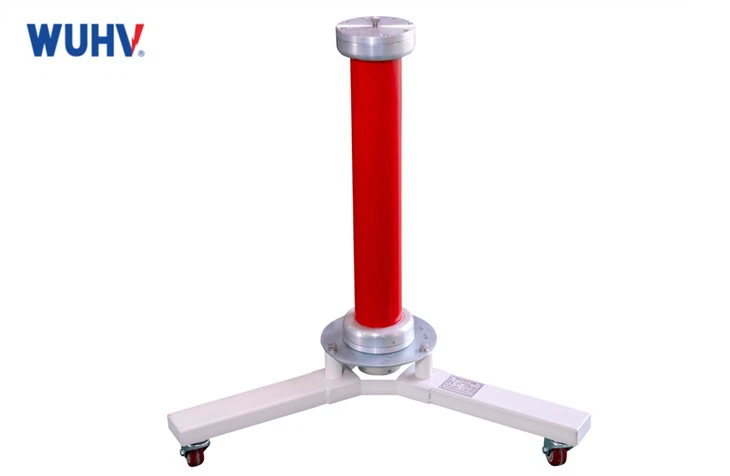

Jännitejakaja:Skaalata lähtöjännite mittausta varten (vaatii nopean vasteen, tarkan suhteen; tyypit: resistiiviset, kapasitiivinen, sekoitettu) .
Mittausjärjestelmä:Digitaaliset oskilloskoopit, huippuvolttimiehet jne. .
Liipaisujärjestelmä:Luo tarkkoja pulsseja aloittaaksesi ensimmäisen gapin jakautumisen .
Hallinta- ja suojajärjestelmä:Hallitsee käyttöä (lataus/liipaisin/purkaus/maadoitus), valvonta, turvallisuuslukitukset .
Maadoitusjärjestelmä:Varmistaa turvallisuuden .
Mekaaninen rakenne:Eristinsarakkeet, kehys, korona renkaat/suojat tukea ja kenttäohjausta varten .
