Piirin taajuudella tapahtuu resonanssia ja näytteitysjännite on Q kertaa viritysmuuntajan korkeajännitepään lähtöjännite. q on järjestelmän laatutekijä eli jänniteresonanssikerroin, joka vaihtelee yleensä kymmenistä yli 100:aan.sarjan resonanssiPiirin häiriö johtuu säätämällä taajuusmuuttajateholähteen lähtötaajuutta ja säätämällä sitten vaihtuvataajuisen teholähteen lähtöjännitettä testiarvon saavuttamiseksi piirin resonanssin olosuhteissa. Piirin resonanssista johtuen mitä pienempi taajuusmuuttajan teholähteen lähtöjännite on, sitä korkeampi on CX-näytteelle muodostuva testijännite.

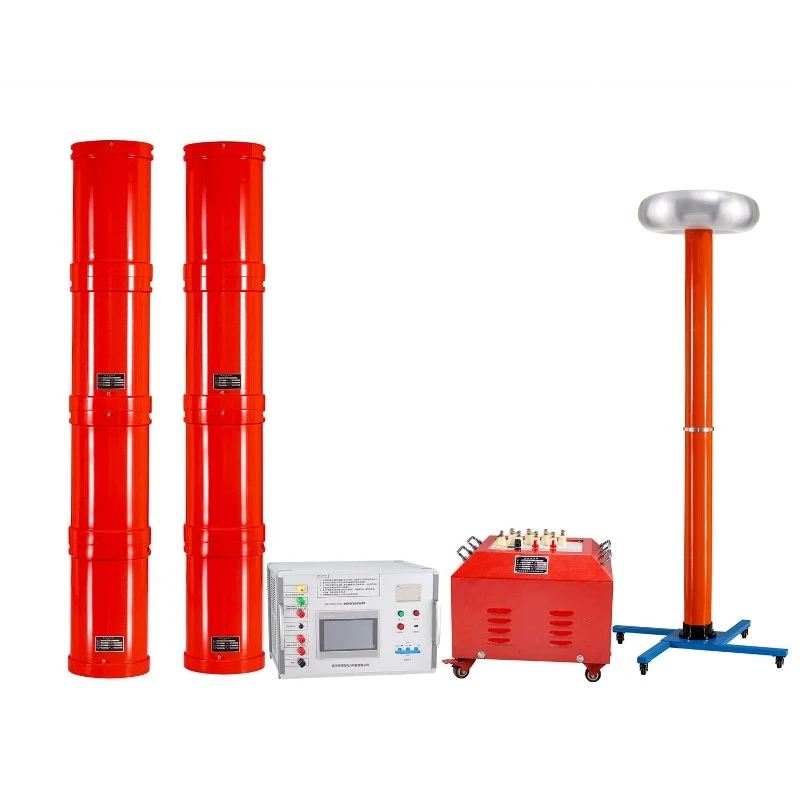

Suorita jännitteenkestävyystesti käyttämällätaajuusmuunnossarjan resonanssimenetelmä. Monitasoisen pinoamisen ansiosta useita reaktoreita käytetään rinnakkain ja sarjassa. Jännitteenjakajaa käytetään mittaamaan testijännite.
Kaava varten sarjan resonanssi on seuraava:
Piirin impedanssin kuvitteellinen osa on 0. z=r+jx,x=0,z=r . Joten i=u/z=u/r.
(1) Resonanssin määritelmä: Piirissä, kun yksi reaktiivinen moduuli vapauttaa energiaa, molempien komponenttien energia on yhtä suuri ja toisen reaktiivisen moduulin on absorboitava sama energia. Toisin sanoen kahden reaktiivisen komponentin välillä tapahtuu energiapulssi.
(2) Resonanssin muodostamiseksi piirissä on oltava induktanssi L ja kapasitanssi C.
(3) Vastaava resonanssitaajuus on FR:n edustama resonanssitaajuus (resonanssi) tai resonanssitaajuus.
(4) Sarjaresonanssipiirin ehdot ovat seuraavat: Kun i2xl=i2xc on xl=xc, saadaan r-l-c-sarjapiirin resonanssiehdot.
(5) Olipa resonanssi sarjassa tai rinnakkaisresonanssissa, saavutetaan täydellinen energianvaihto L:n ja C:n välillä, toisin sanoen vapautunut magneettinen energia muunnetaan kokonaan sähkökenttäenergiaksi ja varastoidaan kondensaattoriin, kun taas kondensaattori purkautuu toisessa vaiheessa ja muuttuu sitten kelaan varastoiduksi magneettiseksi energiaksi.
(6) Sarjaresonanssipiirissä, koska sama virta kulkee sarjojen - L ja C läpi, energianvaihto tapahtuu jännitteen polariteetin muutoksilla; Rinnakkaispiirissä C:n kahdessa päässä on sama jännite, joten energian muunnos on kahden komponentin vastakkainen virtavaihe.
