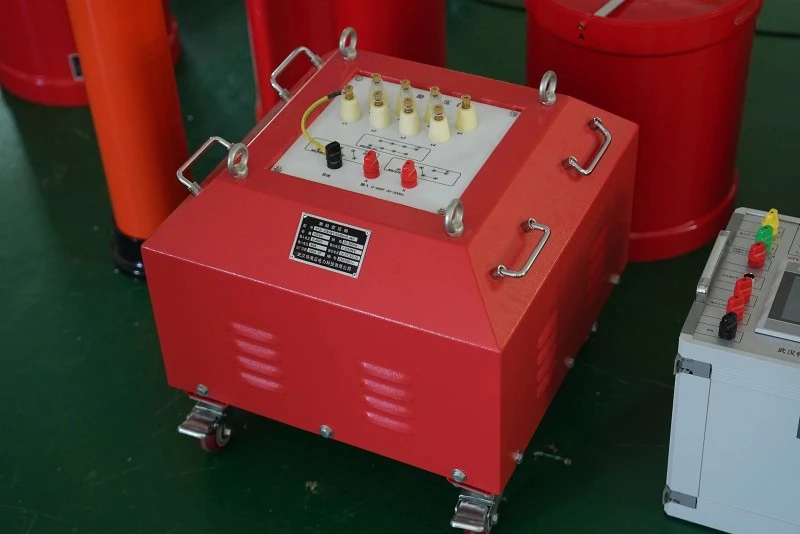

Tehotaajuussarjan resonanssikestojännitelaite? Wuhan UHV on erikoistunut tuotantoonseris resonanssi, jossa on laaja tuotevalikoima ja ammattimainen sähkötestaus. Löytääksesisarjan resonanssi, valitse Wuhan UHV.
Muuntajien turvallinen käyttö edellyttää paitsi sitä, että muuntajan suorituskyky täyttää kansalliset standardit ja käyttäjän tekniset vaatimukset, myös muuntajan eristyssähkölujuus täyttää standardivaatimukset. Muuntajan sähkölujuus on välttämätön edellytys sen turvallisen ja luotettavan toiminnan arvioimiseksi normaaleissa käyttöjännitteissä ja epänormaaleissa olosuhteissa, ja tehotaajuuden kestojännitetesti on yksi testeistä. Lyhytaikaisen -tehotaajuuden kestojännitetestin tarkoituksena on käyttää vastaavaa nimelliskestävyysjännitettä (tehollinen arvo) eristykseen kerran. Tehotaajuudenkestävyystestin aikana muuntajan testattu käämi ja sen johdot sekä siihen liitetyt komponentit (kuten kytkimet) altistetaan kaikille samalle testijännitteelle, kun taas testaamaton käämi oikosuljetaan maahan. Täyseristetyillä muuntajilla (ts. joilla on sama eristystaso käämin alussa ja lopussa) tehotaajuuden eristystaso ja tehotaajuuden kestojännitearvo käämin alussa ja lopussa ovat samat. Asteittain eristetyillä muuntajilla (eli eristystasoilla käämin alussa ja lopussa) tehotaajuuden kestojännitteen testiarvo on yhdenmukainen käämin lopussa olevan tehotaajuuden eristystason kanssa.
Tehotaajuuskestävyysjännitteen testin tarkoituksena on arvioida käämin ja maan välistä sekä käämien välistä pääeristyslujuutta. Täyseristetyillä muuntajilla tämä tavoite voidaan saavuttaa täysin, mutta porrastetuissa eristetyissä muuntajissa voidaan arvioida vain käämin eristyslujuutta rautakaiteen päähän ja käämiosan eristyslujuutta maahan. Mitä tulee käämin eristyslujuuteen maahan ja käämien välillä, se ei voi saavuttaa arviointitavoitetta.
1. Kokeellinen laitteisto
Tehotaajuuden kestojännitetesti koostuu pääosin koevirtalähteestä, testimuuntajasta, mittaus- ja suojalaitteista. Virtalähteen tulee olla säädettävissä tehotaajuudenkestävyystestissä, joka voidaan saavuttaa itsekytkettävillä jännitesäätimillä, siirtokelan jännitesäätimillä, synkronisilla generaattorisarjoilla jne. Säädettävän teholähteen kapasiteetin tulee yleensä vastata testimuuntajan kapasiteettia, jolloin sen lähtövirran on oltava yhtä suuri kuin nimellisvirta matalan jännitteen puolella tai sen jännite on suurempi kuin testimuuntajan lähtöjännite. testimuuntajan matalajännitepuoli.
Synkroninen generaattorisarja on ihanteellinen säädettävä virtalähde. Sen etuja ovat vakaa taajuus ja hyvä aaltomuoto. Sen haittoja ovat kallis, suuri jalanjälki ja korkea melu käytön aikana. Tehotaajuudenkestävyystestin aikana tapahtuu usein itseherätystä kuorman kapasitiivisuudesta johtuen, jos kompensaatio ei ole hyvä käytettäessä sitä virtalähteenä.
Automaattimuuntaja on säädettävä teholähde, joka käyttää liukukosketinta liikkuakseen käämiä pitkin. Sen jännitteensäätö ei ole tasainen ja on porrastettu, mutta jokainen vaihe on jaettu hienoksi. Alhaisen hinnan, helpon siirrettävyyden, alhaisen vuodonkestävyyden, hyvän aaltomuodon ja laajan käytön ansiosta. Mutta liukukoskettimiensa vuoksi sen kapasiteetti on rajoitettu, joten se sopii jännitteen säätelyyn pienitehoisissa testimuuntajissa.
Kelasäätimen jännitteensäätöperiaate on kytkeä sarjaan kaksi käämiä, joilla on samat kierrokset mutta vastakkaiset käämityssuunnat, ja käyttää oikosulkukäämiä peittämään kaksi sarjaan kytkettyä käämiä. Oikosulkukäämi-voi liikkua ylös ja alas sääteleen siten jännitettä. Koska siirtokelan säätimessä ei ole liukukoskettimia, sen kapasiteetti voidaan tehdä erittäin suureksi ja sitä voidaan käyttää suuremman kapasiteetin muuntajien testaamiseen. Kuitenkin johtuen magneettipiirin mahdollisesta kyllästymisestä siirtokelan säätimen rautasydämessä, jännitteen lähtöaaltomuoto voi olla huono. Siksi valinnassa tulee toimia todellisen tilanteen mukaan.
Testimuuntaja on keskeinen laite testijännitteen tuottamiseen. Koska testattava muuntaja toimii puhtaana kondensaattorina tehotaajuudenkestävyystestin aikana, testinäytteen kapasitanssin koko liittyy läheisesti testimuuntajan kapasiteetin valintaan. Kokeen aikana vaaditaan yleensä, että testimuuntajan korkea-jännitepuolen nimellisjännite on hieman suurempi kuin testinäytteen testijännite, eikä sen nimellisvirta ole pienempi kuin testinäytteen maksimikapasitanssivirta. Mittaus- ja suojalaitteet ovat välttämättömiä laitteita tehotaajuuden kestävyysjännitetestien suorittamisessa. Yleisiä mittauslaitteita ovat palloväli, sähköstaattinen volttimittari, testimuuntajan mittauskäämi, suurjännitemuuntaja ja tehotaajuuskapasitiivinen jännitteenjakaja. Tällä hetkellä yleisesti käytetty mittausmenetelmä on käyttää tehotaajuuskapasitiivista jännitteenjakajaa, joka on kytketty huippuvolttimittariin. Jotta testinäytteen rikkoutumisesta aiheutuva ylivirta ja ylijännite eivät aiheuta kohtuutonta vahinkoa testauslaitteistolle ja testinäytteelle, niiden suojaamiseksi tehotaajuuden kestojännitetestin aikana tulisi yleensä käyttää tiettyjä menetelmiä. Yleisiä suojausmenetelmiä ovat tietyn resistanssiarvon omaavan vastuksen asettaminen sarjaan testimuuntajan ja testinäytteen väliin, suojapallovälin kytkeminen rinnakkain testinäytteen kanssa sekä ylijännite- ja ylivirtasuojalaitteiden asentaminen testimuuntajan pienjännitepuolelle.
2. Jännitteenkestävyystestissä huomioitavat ongelmat
Ensinnäkin, jos generaattorisarjaa käytetään jännitteenkestotestauksen teholähteenä, tulee kiinnittää erityistä huomiota generaattorin itseherätysilmiöön. Ennen testiä järjestelmän kapasitanssivirta tulee laskea testattavan muuntajan kapasitanssin perusteella ja valita sopiva kompensointireaktanssiarvo. Toiseksi valitse sopiva mittauslaite, joka täyttää tarkkuusvaatimukset koenäytteen kestojännitearvon perusteella. Jännitteenjakajaa valittaessa tulee kiinnittää huomiota jännitteenjakajan sijoitusvaatimuksiin, erityisesti pienjännitepuolen instrumenttien valintaan. Kalibroinnissa käytettyä huippumittaria ei saa korvata muilla laitteilla. Muuten se vaikuttaa jännitteenjakajan suhteeseen ja aiheuttaa merkittäviä mittausvirheitä.
Suojavastusta käytetään rajoittamaan oikosulkuvirtaa-, kun testattu muuntaja hajoaa. Jos suojavastusta ei ole kytketty sarjaan, se vastaa testimuuntajan suoraa oikosulkua korkeammalla lähtöjännitteellä, kun testattu muuntaja hajoaa, mikä synnyttää suuren oikosulkuvirran ja vahingoittaa testimuuntajaa. Korkeajännitekäämityksessä esiintyy vaarallisia värähtelyjä, jotka johtavat ylijännitteeseen sekä testinäytteessä että testimuuntajassa. Siksi on erittäin tärkeää rajoittaa oikosulkuvirta sallittuun
