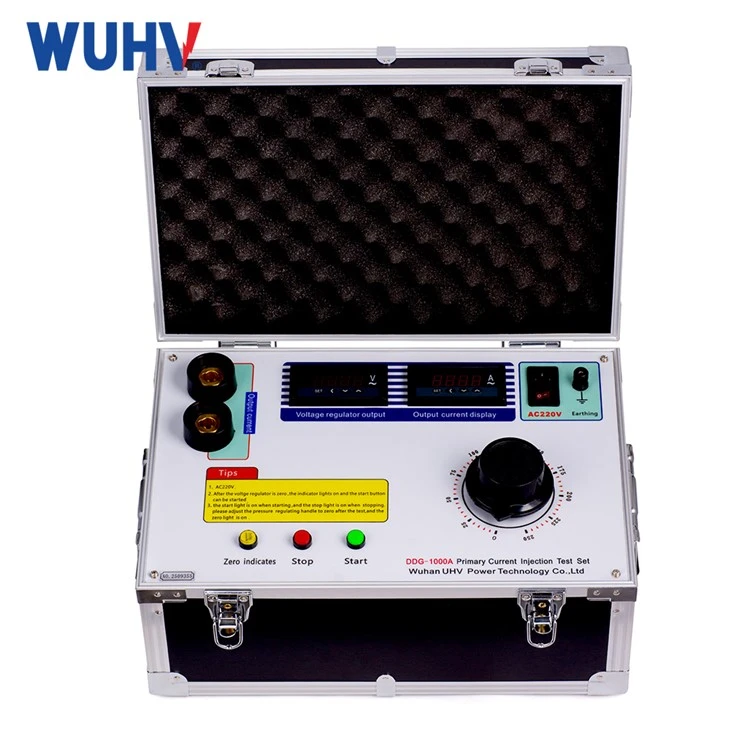

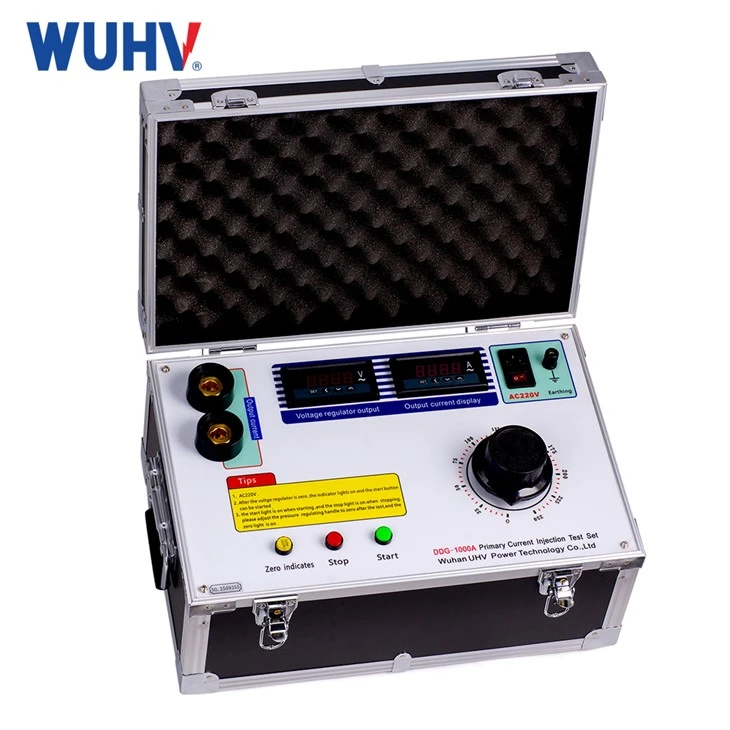

Ensisijainen virran injektiotesteri

Primary Current Injection Tester on välttämätön varuste paikoissa, joissa virta on voimakas. Sitä käytetään laajasti voimalaitoksissa, voimanjakeluasemissa, sähkövalmistajissa, tutkimuslaitoksissa ja muissa yksiköissä. Laitteessa on lyhytkestoinen tai ajoittainen järjestelmä, pieni koko, kevyt ja helppo huoltaa ja niin edelleen.

1. Suurvirtageneraattorissa on kaksi ampeeria kokoalueen valvontaa varten.

2. Automaattinen muuntaja on vapaasti säädettävissä.

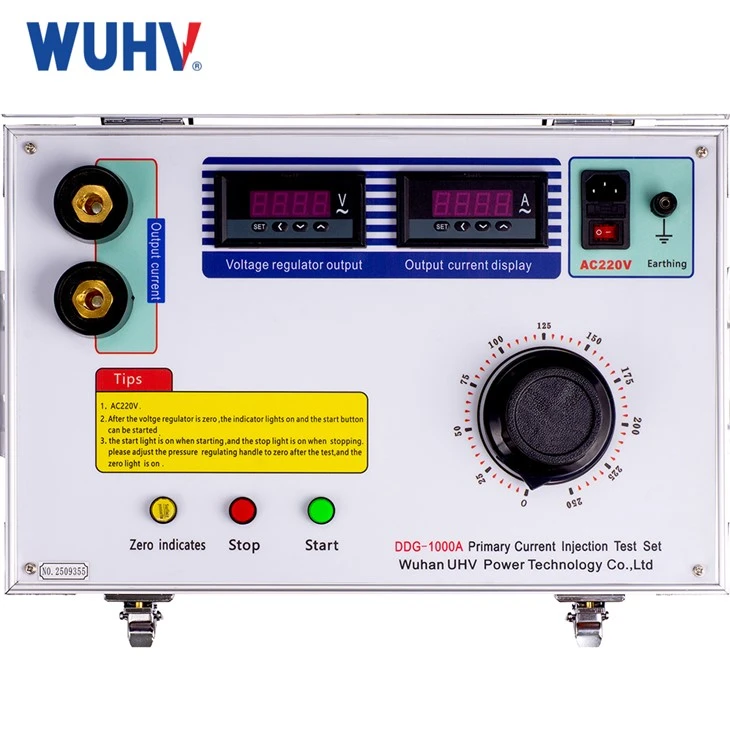

3. Tilan merkkivalo, painikeohjaus, helppokäyttöinen.

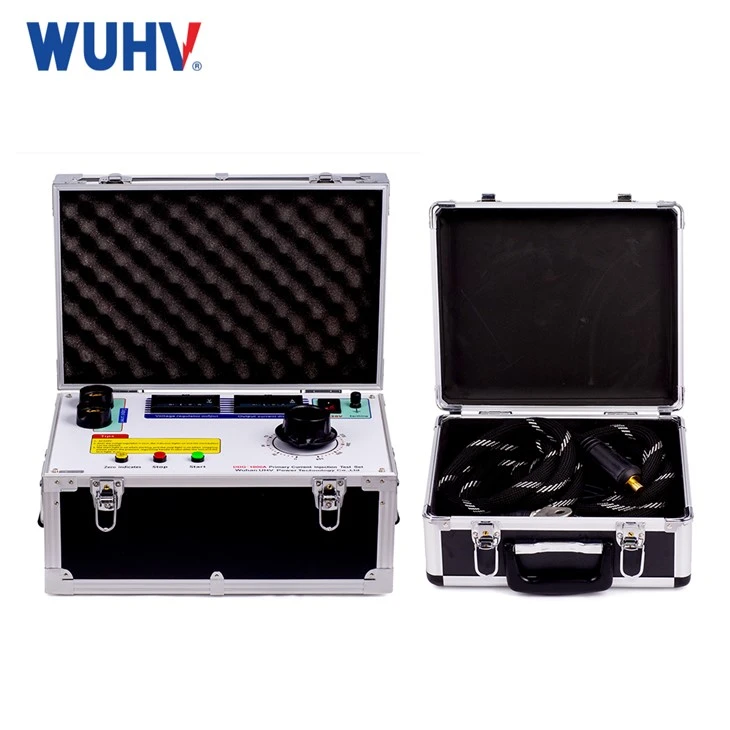

4. Kokonaiserotettava rakenne on helppo siirtää.

1. Liitä virtavahvistin testattuun tuotteeseen testausvaatimusten mukaisesti ja varmista, että virtalähde on olemassa. (Jaetun tyypin tapauksessa liitä paneelin "tulo" virtalähteeseen, "lähtö" DDK:n "tuloon" ja "instrumentti" DDK:n "instrumenttiin".

2. Valitse virtakytkimen asento tarvittavan virran mukaan.

3. Kytke virta päälle ja vihreän valon tulee palaa (jos ei, käännä jännitekytkintä vastapäivään nollaan, kunnes vihreä valo syttyy). Paina käynnistyspainiketta, vihreä valo ei pala ja punainen valo palaa. Käännä jännitekytkintä myötäpäivään, kunnes virta nousee vaaditulle tasolle.

4. Käännä jännitekytkin vastapäivään nollaan, paina Stop-painiketta, punainen valo sammuu ja vihreä valo palaa. Testaus on ohi.

1.Tarkista suojarele: Varmista, että rele reagoi tarkasti vikatiloihin.

2.Testaa virtamuuntaja (CT): Simuloi suurta virtaa varmistaaksesi CT-suorituskyvyn.

3.Simuloi vikatilanteita: Luo suuri virta simuloidaksesi todellisia-vikaskenaarioita.

4. Kalibrointi: Tarjoaa luotettavan menetelmän suojavarusteiden kalibrointiin.

Paranna järjestelmän luotettavuutta: Varmista, että suojajärjestelmä aktivoituu oikein todellisissa vikatapahtumissa.

Valmistelu ja asennus

Liitä primäärivirtasuutin testattavaan laitteeseen (esim. rele tai virtamuuntaja).

Aseta haluttu virtataso, testauksen kesto ja testaustila (esim. AC/DC-virta, askelinjektio tai jatkuva virta).

Nykyinen injektio

Injektori tuottaa suuren virran ja ruiskuttaa sen testattavaan järjestelmään.

Testilaitteisto (esim. releet) reagoi aktivoimalla tai deaktivoimalla asetustensa (kuten laukaisuajan ja virrankynnyksen) perusteella.

Valvonta ja todentaminen

Tarkkaile testattavan suojalaitteen tai virtamuuntajan vastetta.

Varmista, että CT tai rele toimii odotetulla tavalla, kun siihen kohdistuu testivirta.

Tiedon tallennus ja raportointi

Testitulokset tallennetaan analysointia ja raportointia varten.

Tiedot auttavat varmistamaan, toimiiko suojalaite oikein vikatilanteissa.

Simuloi vikatilanteita ruiskuttamalla ohjattuja suuria virtoja ensiöpiireihin, kuten releisiin tai virtamuuntajiin. Injektoitu virta toistaa ylikuormituksen, oikosulun tai muut todellisissa järjestelmissä esiintyvät vikatilat. Testausvaatimusten mukaan laite voi tuottaa sekä AC- että DC-virtoja.

1. Suojareleen testaus: Tarkista, reagoiko rele oikein vikatiloihin ja laukeaa määritysten mukaisesti.
2. Virtamuuntajan (CT) testaus: Simuloi suurta ensiövirtaa CT:n tarkkuuden testaamiseksi ja varmista, että ne vähentävät oikein suojareleiden virtaa.
3. Kalibrointi: Varmista, että releet ja muut suojajärjestelmät on kalibroitu kunnolla reagoimaan oikein vikavirtoihin.
4. Huolto ja vianetsintä: Käytetään suojajärjestelmien diagnosointiin ja ylläpitoon niiden oikean toiminnan varmistamiseksi.
5. Vian simulointi: Simuloi todellisia vikoja (kuten oikosulkuja, ylikuormituksia) suojausjärjestelmän toiminnan varmistamiseksi.

1. Turvamaadoitus ja eristys

Varmista, että katkaisija, CT ja suojajärjestelmä ovat täysin jännitteetön{0}}ja eristettyjä. Maadoita kaikki laitteet kunnolla.

2. Valitse oikea virta-alue

Valitse testeri, jolla on riittävä lähtövirta releen laukaisua tai CT:n kyllästämiseen. Vältä testerin ylikuormittamista.

3. Vältä pitkäkestoista korkean virran ulostuloa

Suuri virta (yli 1000A) lämmittää kaapeleita ja sisäisiä komponentteja. Noudata käyttöjakson rajoja (esim. 1-2 minuuttia PÄÄLLÄ, sitten jäähdytä).

4. Käytä riittäviä testikaapeleita

Käytä lyhyitä, paksuja kaapeleita (esim. 50-70mm²/1000A), joissa on tiiviit liitännät ylikuumenemisen ja jännitteen putoamisen estämiseksi.

5. Estä vahingossa tapahtuva kosketus

Lähtöliittimissä on vaarallinen pieni{0}}jännite mutta erittäin suuri virta. Pidä luvaton henkilökunta loitolla.

6. Suojaa kaikki yhteydet

Löysät liitännät aiheuttavat kipinöintiä, ylikuumenemista ja vääriä lukemia. Kiristä kaikki puristimet ja pultit tiukasti.

7. Katso Breaker Trip

Katkaisija avautuu, kun testivirta ylittää suojausasetuksen. Ilmoita läheiselle henkilökunnalle ennen testausta.

8. Tallenna ympäristön lämpötila

Johtimen resistanssi muuttuu lämpötilan mukaan (≈0,4 %/aste kuparilla). Oikeat lukemat standardireferenssilämpötilaan (20 astetta tai 75 astetta).

9. Purkaminen testauksen jälkeen

Sisäiset kondensaattorit tai induktorit voivat varastoida jäännösenergiaa. Odota "purkaus valmis" ennen kuin irrotat johdot.

10. Säännöllinen kalibrointi ja huolto

Kalibroi vuosittain varmistaaksesi ampeerimittarin, ajastimen ja ulostulon tarkkuuden. Tarkasta kaapelit, liittimet ja jäähdytystuuletin säännöllisesti.
