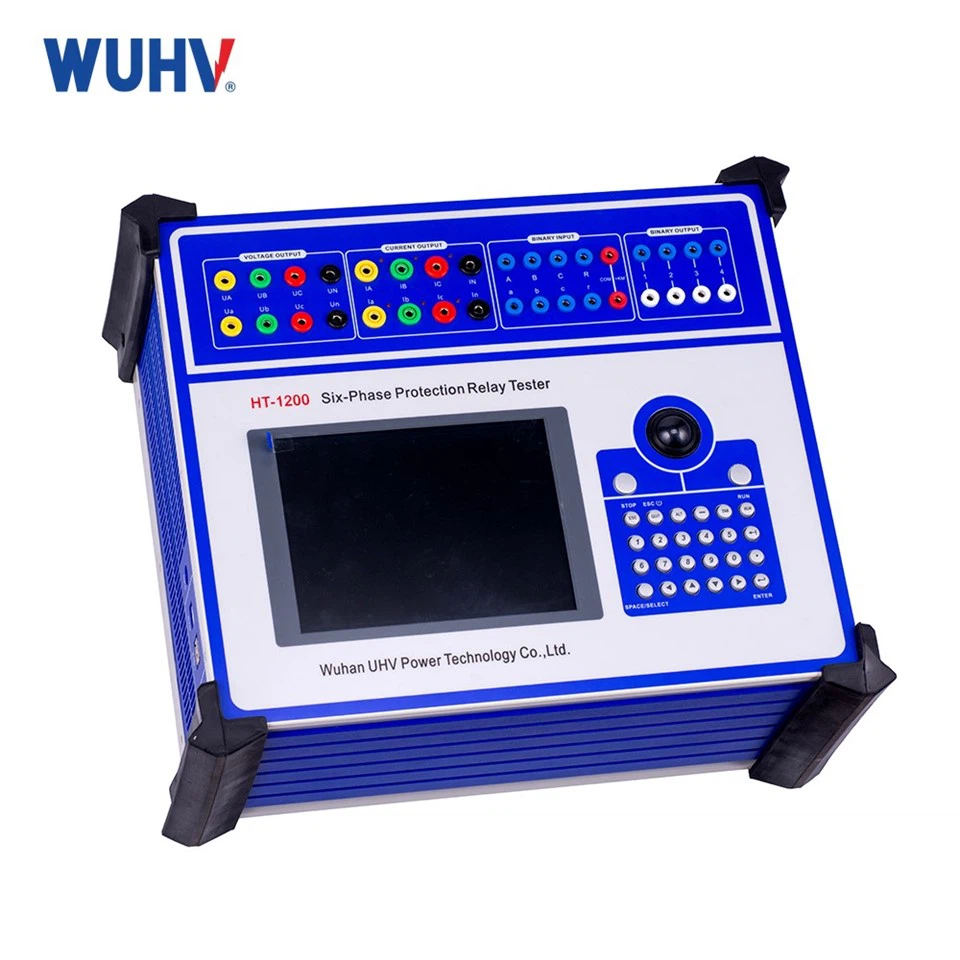

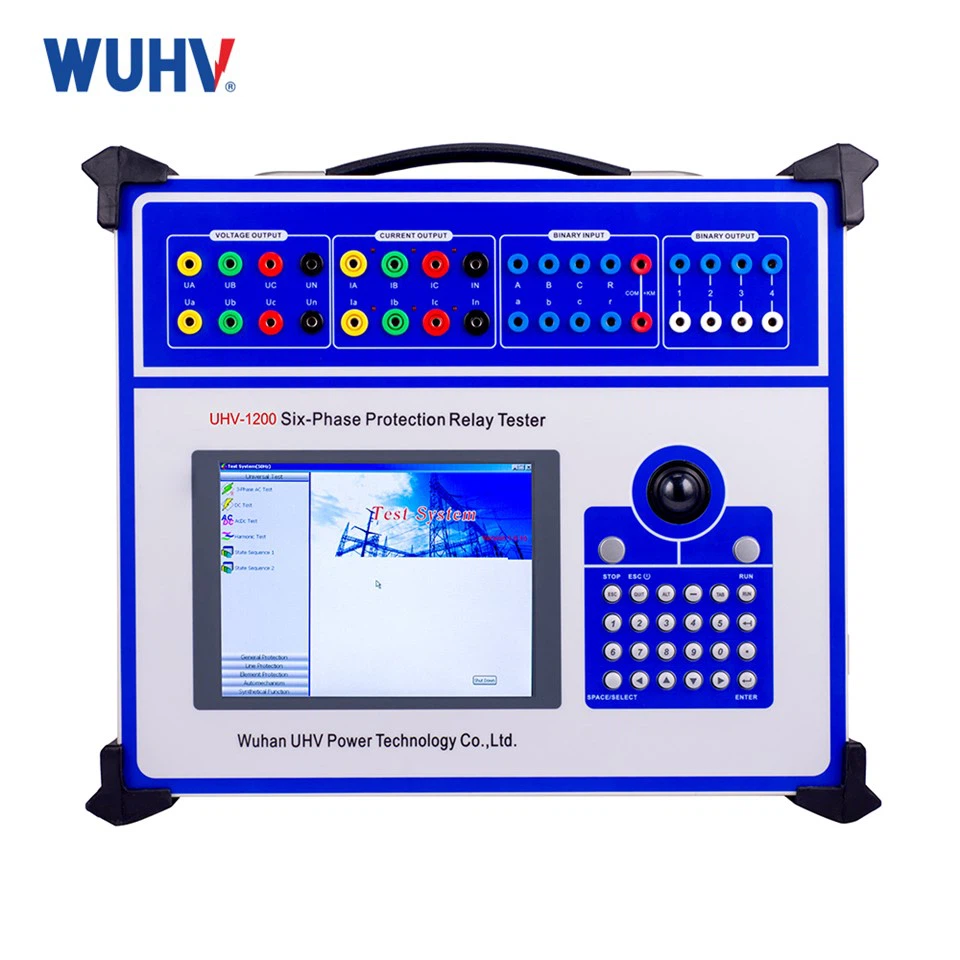

UHV-1200 mikrotietokoneen releen suojaustestauslaitteen jännitteen ja virtaulostulon joustava yhdistelmälähtö jopa 6-vaihejännite 6-vaihevirta, voi olla mikä tahansa yhdistelmä tavanomaisen 4-vaiheisen jännitteen 3-vaihevirran tyypin, 6-vaiheisen jännitteen tyypin, 6-vaihevirran tyypin ja 12-vaiheisen lähtötilan saavuttamiseksi, voi olla yhteensopiva perinteisten erilaisten testimenetelmien kanssa. kasvien virtalähteen leikkaaminen ja itse{11}}heittotesti. Suorituskykyisen{12}}isännän lähtöosa käyttää DSP-ohjausta, jolla on nopea toimintanopeus, vahva reaaliaikainen digitaalinen signaalinkäsittelykyky, laaja lähetystaajuuskaista ja korkearesoluutioinen D/A-muunnosohjaus. Lähtöaaltomuodon tarkkuus on korkea, särö on pieni ja lineaarisuus on hyvä. Käytetään suurta määrää kehittynyttä tekniikkaa ja tarkkoja komponentteja ja materiaaleja, ja ammattimainen rakennesuunnittelu suoritetaan, joten laite on pienikokoinen, kevyt, täysin toimiva, helppo kuljettaa, voidaan aloittaa toimimaan ja virtaustesti on erittäin kätevä.

Tuotteen ominaisuudet

Suuri{0}}tarkkuusmittaus

Releen suojaustestin vaihtovirran ulostulon tarkkuus on 0,1 tasoa ja jännitteen ulostulon tarkkuus on 0,1 tasoa. Vertailun vuoksi yleisten testaajien tulostustarkkuus on vain 0,2-0,5 tasoa. Mitä pienempi tarkkuustason numero, sitä pienempi virhe. Ylivirtasuojan toimintakynnys on usein milliampeerien tai millivoltin tasolla. Jos testerin virhe on liian suuri, se aiheuttaa releen suojauksen virhearvioinnin. Korkean tarkkuuden testaajamme voi tarkistaa releen suojausasetuksen tarkemmin ja vähentää testilaitteiston virheen aiheuttamaa virhesäätöä.

Korkea lähtöteho
Releen suojaustestin lähtöteho on erittäin vahva. Yksivaiheisen vaihtovirtavirran maksimilähtöteho voi olla 450 VA ja 1000 VA, kun kuusi vaihetta on kytketty rinnan. AC/DC jännitteen lähtöteho voi olla 70VA/140VA. Jotkut releen suojalaitteet vaativat suuremman jännitteen toiminnan laukaisemiseksi. Tavalliset testaajat (teho 200-300 VA) eivät välttämättä tarjoa tarpeeksi testivirtaa, mutta suuret{10}}tehotestaajat voivat ohjata suoraan suurikuormitettuja releen suojalaitteita varmistaakseen testauksen sujuvan.

Laaja taajuusalue
Releen suojatestaajan taajuuslähtöalue on 0-1000Hz, joka kattaa tehotaajuuden 50Hz/60Hz ja harmoniset taajuudet. Tämä alue on paljon laajempi kuin tavallisilla testaajilla (yleensä 40-400 Hz). Näin laaja taajuusalue sallii tämän instrumentin suorittaa tavanomaisia tehotaajuustestejä, mutta myös simuloida erilaisia harmonisia häiriöitä ja jopa matalataajuisia värähtelytestejä.

HTY0469

Tuotteen parametrit

Tyyppi	-
Nykyinen kanavanumero	Normaali kuusivaiheinen
Jännitekanavan numero	Normaali kuusivaiheinen
AC virran lähtöalue	30A / vaihe tai 180A (kuusivaiheinen rinnakkain)
DC-virran lähtöalue	10A DC / vaihe
AC jännitteen lähtöalue	120V AC / vaihe
DC jännitteen lähtöalue	160V DC / vaihe

AC-virran lähtö

Kunkin vaihelähdön virtuaalinen arvo kuusivaiheisen virran lähdön yhteydessä	0-30A
Tulostuksen tarkkuus	0.1 arvosana
Kunkin vaihelähdön virtuaalinen arvo, kun kolmivaiheinen virta on ulostulossa	0-60A
Kuuden vaiheen rinnakkaisvirran ulostulon virtuaalinen arvo	0-180A
Sallittu virtuaalinen arvo, kun vaihevirta toimii pitkään	10A
Vaihevirran suurin lähtöteho	450VA
Suurin lähtöteho kuusivaiheisen rinnakkaisvirran ulostulossa	1000VA
Sallittu työaika kuuden vaiheen rinnakkaisvirran maksimiteholla	10s
Taajuusalue (perusaalto)	0-1000 Hz
Harmoninen järjestys	0-20

DC-virran lähtö

Nykyinen lähtö	0-±10A / vaihe
Tulostuksen tarkkuus	0,2 luokkaa
Suurin kuormitusjännite	20V

AC jännitteen lähtö

Vaihejännitteen ulostulon virtuaalinen arvo	0-120V
Tulostuksen tarkkuus	0.1 arvosana
Verkkojännitteen ulostulon virtuaalinen arvo	0-240V
Vaihejännitteen/linjajännitteen lähtöteho	80VA / 100VA
Taajuusalue (perusaalto)	0-1000 Hz
Harmoninen järjestys	0-20

DC jännitteen lähtö

Vaihejännitteen lähtöamplitudi	0-±160V
Tulostuksen tarkkuus	0,2 luokkaa
Linjajännitteen lähtöamplitudi	0-±320V
Vaihejännitteen/linjajännitteen lähtöteho	70VA / 140VA

Tulo ja lähtö

8 kanavainen tulo	Vapaa kosketus 1-20mA,24V
	Sähköpotentiaaliset koskettimet "0":0 - +6V; "1":+11 V - +250 V
4 kanavainen lähtö	DC: 220 V／ 0,2 A; AC: 220 V／ 0,5 A

Ajan mittausalue

0,1 ms - 9999 s

mittaustarkkuus ＜0.1ms

Sovellusskenaariot

Sähköntuotanto- ja -jakelujärjestelmät
Releen suojalaitteiden kalibrointi{0}}korkeajännitesähköasemilla
Generaattorisarjojen differentiaalisuojauksen testaus
Vian simulointi ja nopea vianselvitys jakeluverkoissa
Teollisuustuotanto ja tehdasenergian hallinta
Tehdasalueiden sähkölaitteiden suojalaitteiden testaus
Usean-yksikön koordinoidun suojajärjestelmän testaus
Väliaikaisten virtalähteiden ja varavirtalähteiden suojauksen suorituskyvyn tarkastus
Hätävoima ja katastrofiapu
Suojatestaukset verkkojen palauttamiseksi katastrofien, kuten maanjäristysten ja tulvien, jälkeen
Liikkuvien generaattoreiden ja tilapäisten virtalähteiden suojajärjestelmien kalibrointi
Nopea reagointitestaus hätävirtalähdejärjestelmille

UKK

K1: Mitä minun pitäisi tehdä, jos ulostulossa esiintyy poikkeavuuksia tai signaalin vääristymiä?

A1: Tarkista ensin lähtöliitäntä, kuormaliitännät ja kaapelin eheys. Toiseksi, varmista, että lähtötila on määritetty oikein. Käynnistä laite tarvittaessa uudelleen ja suorita itse-testi. Jos ongelma jatkuu, ota yhteyttä valmistajan tekniseen tukeen.

Q2: Mitkä ovat toimintaympäristön vaatimukset?

A2: Suositeltava ympäristö on huoneenlämpöinen, kuiva ja vailla voimakkaita sähkömagneettisia häiriöitä. Vältä suoraa auringonvaloa, korkeaa kosteutta tai pölyistä ympäristöä varmistaaksesi laitteen pitkäaikaisen vakaan toiminnan.

Q3: Tukeeko se kauko-ohjainta tai automaattista testausta?

A3: Jotkin mallit tukevat kauko-ohjausta ja automatisoitua testausta tietokoneohjelmiston avulla, ja ne tukevat ohjelmoitavia testisarjoja eräreleen suojauksen kalibroinnin mahdollistamiseksi ja työn tehokkuuden parantamiseksi.

Q4: Mikä on laitteen käyttöikä ja luotettavuus?

A4: Laite käyttää korkealaatuisia-tarkkuuskomponentteja, ammattimaista rakennesuunnittelua ja DSP-ohjausta. Siinä on korkea luotettavuus ja pitkä, yli 10 vuoden käyttöikä ja alhainen vikaantuvuus normaaleissa huoltoolosuhteissa.
