LC-sarjan resonanssiperiaate? Wuhan UHV on erikoistunut tuotantoonsarjan resonanssi, jossa on laaja tuotevalikoima ja ammattimainen sähkötestaus. Löytääksesisarjan resonanssi, valitse Wuhan UHV.
Thesarja resonanssijännitteen kestävä laite, joka tunnetaan myös nimelläsarja resonanssijännitteen kestävä laite, koostuu pääasiassa taajuusmuuttajasäätimestä, viritysmuuntajasta, korkea-jännitereaktorista, korkea-jännitteen jakaja jne. Sarjaresonanssin periaatteen mukaisesti viritysmuuntajaa käytetään sarjaresonanssipiirin virittämiseen, taajuusmuuttajan ohjaimen lähtötaajuuden säätämiseen ja piirin induktanssin sarjan testaamiseen C. Resonanssijännite on testinäytteeseen syötetty jännite.

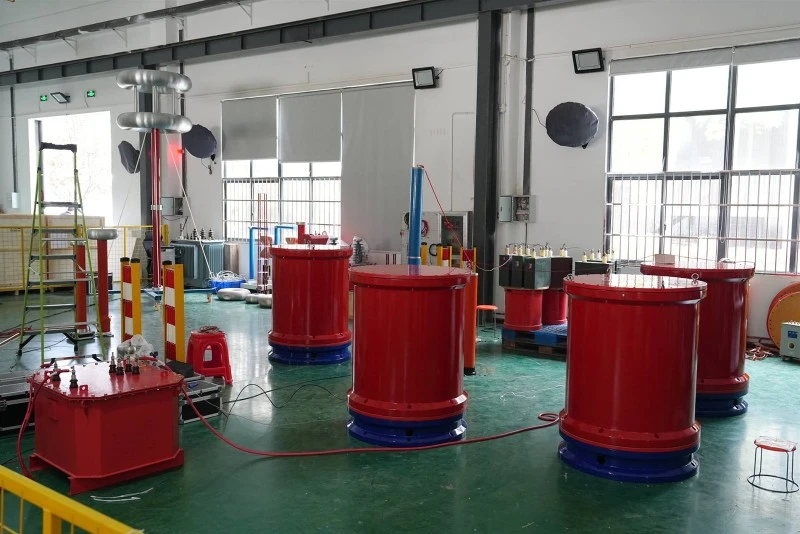

Thevaihtuvataajuinen sarjaresonanssitestauslaite, joka tunnetaan myös nimelläsarjan resonanssi, koostuu vaihtuvataajuisesta virtalähteestä, viritysmuuntajasta, reaktorista ja kapasitiivisesta jännitteenjakajasta. Koenäytteen kondensaattori ja reaktori muodostavat sarjaresonanssikytkennän; Jännitteenjakaja on kytketty rinnan testinäytteen kanssa mittaamaan testinäytteen resonanssijännite ja antamaan ylijännitesuojasignaali; Taajuusmodulaatioteho on kytketty sarjaresonanssipiiriin viritysmuuntajan kautta, mikä tuottaa viritystehon sarjaresonanssille.
Periaate
Tiedämme, että kun piiritaajuus f=1/2 π√ LC, piirissä esiintyy resonanssia ja testinäytteen jännite on Q kertaa viritysmuuntajan korkeajännitepään lähtöjännite. Q on järjestelmän laatutekijä, joka on jännitteen resonanssikerroin, joka vaihtelee yleensä kymmenistä satoihin tai enemmän. Säädä ensin säädettävän taajuuden virtalähteen lähtötaajuus sarjaresonanssin indusoimiseksi piirissä ja säädä sitten vaihtuvataajuisen virtalähteen lähtöjännite piirin resonanssin olosuhteissa saavuttaaksesi näytejännitteen testiarvon. Piirin resonanssista johtuen taajuusmuuttajan teholähteen pienempi lähtöjännite voi tuottaa korkeamman testijännitteen testinäytteeseen CX.
Tällä hetkellä olemme kehittäneet monia sarjaresonanssin periaatetta käyttäviä ilmaisulaitteita, mukaan lukien sarjaresonanssitestauslaitteet, kaapelin muuttuvataajuiset sarjaresonanssitestilaitteet, sähköaseman muuttuvataajuiset sarjaresonanssitestilaitteet ja resonanssitehostuslaitteet CVT-tarkastukseen.
Resonanssiperiaatteen mukaan tiedetään, että kun virtareaktorin L induktanssiarvo X1 on yhtä suuri kuin piirin kapasitanssiarvo Xc, piiri saavuttaa resonanssitilan. Tällä hetkellä vain piirin vastus R kuluttaa pätötehoa piirissä, kun taas loisteho värähtelee edestakaisin reaktorin ja testinäytteen kondensaattorin välillä, jolloin testinäytteeseen syntyy korkea jännite.
Sarjaresonanssin synnyttämisen ehdot:
X L =X C
Sarjaresonanssin L ja C synnyttämän korkean jännitteen vuoksi se voi vahingoittaa kelojen tai kondensaattoreiden rikkoutumista. Siksi voimatekniikassa sarjaresonanssia tulisi välttää mahdollisimman paljon ja erityisen tärkeää on käyttää sarjaresonanssitestauslaitteita tehojärjestelmien havaitsemiseen.
Sarjan resonanssiominaisuus
1. Korkea vakaus ja luotettavuus. Järjestelmä käyttää tuodut tehokomponentit tehon muuntamisen ytimenä, vakaalla jännitteellä ja taajuudella, kohtuullisella sähkömagneettisen yhteensopivuuden suunnittelulla ja täydellisillä suojatoiminnoilla. Useiden korkeajännite-suoraan maahan tehtyjen oikosulkutestien jälkeen järjestelmä pysyy edelleen ehjänä, ja samalla järjestelmällä on myös vahva ylikuormituskyky
2. Automaattinen viritystoiminto on tehokas. Kun järjestelmä viritetään automaattisesti, se skannaa automaattisesti 30 Hz:stä 300 Hz:iin ja näyttää pyyhkäisykäyrän, jolloin käyttäjät voivat intuitiivisesti nähdä järjestelmän viritysprosessin; Kun taajuuspyyhkäisy on valmis, järjestelmä suorittaa hienon taajuuspyyhkäisyn 0,01 Hz:n resoluutiolla ± 5 Hz:n alueella pyyhkäisyn alustavasti löytämän resonanssitaajuuspisteen perusteella ja lukitsee lopuksi tarkasti resonanssitaajuuden.
3. Tukee useita kokeellisia tiloja. Järjestelmä tukee testitiloja, kuten "automaattinen viritys+manuaalinen jännitteensäätö", "automaattinen viritys + automaattinen jännitteen säätö", "manuaalinen viritys + manuaalinen jännitteen säätö" jne. On suositeltavaa käyttää "automaattinen viritys + manuaalinen jännitteensäätö" -tilaa, joka voi nopeasti löytää resonanssipisteen ja ohjata testiprosessia manuaalisen jännitteen säädön avulla ja parantaa turvallisuutta.
4. Järjestelmässä on käyttäjä-ystävällinen ihmis-tietokoneiden käyttöliittymä. Kokeelliset parametriasetukset, kokeellinen ohjaus ja kokeelliset tulokset näkyvät samalla näytöllä, joka on intuitiivinen ja selkeä ja jossa on automaattiset ajoitus- ja toimintakehotetoiminnot. Täysi kosketusnäytön käyttö ja näyttö sekä testitietojen tallennus- ja kyselytoiminto
5. Suojaustoiminto on valmis. Varustettu nolla-asennon suojauksella (estää järjestelmän käynnistyksen, kun jännitteen lähdön säätönuppi ei ole nolla-asennossa), ylijännitesuojalla, ylivirtasuojalla, ylivirtasuojalla ja muilla toiminnoilla, jotka varmistavat järjestelmän luotettavuuden
