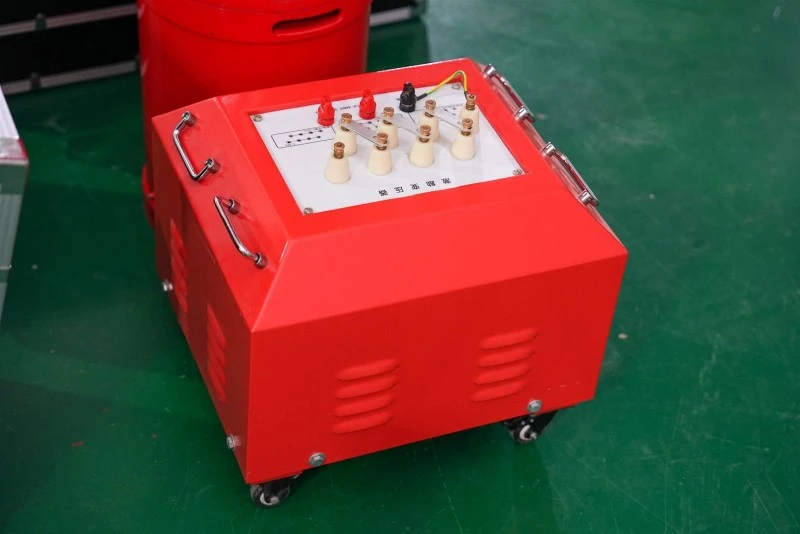

Taajuusmuunnossarjan resonanssitesti, Wuhan UHV on erikoistunut tuottamaansarjan resonanssi, jossa on laaja tuotevalikoima ja ammattimainen sähkötestaus. Löytääksesisarjan resonanssi, valitse Wuhan UHV.
Taajuusmuunnossarjan resonanssitestiä käytetään laajalti energia-, metallurgia-, öljy- ja kemianteollisuudessa, ja se soveltuu korkean{0}}kapasiteetin, suurjännitteisten-kapasitiivisten näytteiden, kuten generaattoreiden ja muuntajien GIS, vaihto- ja ennaltaehkäiseviin testeihin korkean -jännitteen ristikkäisiin väyliin, kaapeleihin, muuntajiin, jne.
Taajuusmuunnossarjan resonanssitestin toimintaperiaate
Taajuusmuunnossarjaresonanssitestissä sovelletaan sarjan rinnakkaisresonanssin periaatetta. Säätämällä taajuusmuunnosohjaimen lähtötaajuutta piirissä olevan reaktorin induktanssi L ja testinäytteen kapasitanssi C resonoivat, ja resonanssijännite on testinäytteeseen syötetty jännite. Virransyöttö toimitetaan taajuusmodulaatiosäätimen kautta, ja testijännite tehostetaan aluksi herätemuuntajalla korkean jännitteen kohdistamiseksi reaktoriin L ja testinäytteeseen CX. Muuttamalla taajuusmodulaatiosäätimen lähtötaajuutta piiri on sarjaresonanssitilassa; Piirin resonanssitaajuus riippuu testinäytteen kapasitanssista CX ja reaktorin induktanssista L. Säädä taajuusmuuttajan lähtöjännite saavuttaaksesi vaaditun korkean jännitteen jännitearvon testinäytteessä.
Taajuusmuunnossarjaresonanssitestin ominaisuudet
Korkea vakaus ja luotettavuus. Järjestelmä käyttää tuotuja tehokomponentteja tehon muuntamisen ytimenä, vakaalla jännitteellä ja taajuudella, kohtuullisella sähkömagneettisella yhteensopivuussuunnittelulla ja täydellisillä suojatoiminnoilla. Useiden korkeajännitteisten oikosulkutestien jälkeen järjestelmä pysyy edelleen ehjänä, ja samalla järjestelmällä on myös vahva ylikuormituskyky.
Automaattinen viritystoiminto on tehokas. Kun järjestelmä viritetään automaattisesti, se skannaa automaattisesti 30 Hz:stä 300 Hz:iin ja näyttää pyyhkäisykäyrän, jolloin käyttäjät voivat intuitiivisesti nähdä järjestelmän viritysprosessin; Kun taajuuspyyhkäisy on suoritettu, järjestelmä suorittaa hienon taajuuspyyhkäisyn 0,01 Hz:n resoluutiolla ± 5 Hz:n alueella pyyhkäisyn alustavasti löytämän resonanssitaajuuspisteen perusteella ja lukitsee lopuksi tarkasti resonanssitaajuuden.
Tukee useita kokeellisia tiloja. Järjestelmä tukee testitiloja, kuten "automaattinen viritys + manuaalinen jännitteen säätö", "automaattinen viritys + automaattinen jännitteen säätö", "manuaalinen viritys + manuaalinen jännitteen säätö" jne. On suositeltavaa käyttää "automaattinen viritys + manuaalinen jännitteen säätö" -tilaa, joka voi nopeasti löytää resonanssipisteen ja ohjata testiprosessia manuaalisen jännitteen säädön avulla paremmalla turvallisuudella.
Järjestelmässä on käyttäjäystävällinen-ihmisten-tietokonekäyttöliittymä. Kokeelliset parametriasetukset, kokeellinen ohjaus ja kokeelliset tulokset näkyvät samalla näytöllä, joka on intuitiivinen ja selkeä ja jossa on automaattiset ajoitus- ja toimintakehotetoiminnot. Täysi kosketusnäytön käyttö ja näyttö sekä kokeellisten tietojen tallennus- ja kyselytoiminto.
Suojaustoiminto on valmis. Varustettu nolla-asennon suojauksella (estää järjestelmän käynnistyksen, kun jännitteen ulostulon säätönuppi ei ole nolla-asennossa), ylijännitesuojalla, ylivirtasuojalla, ylivirtaussuojalla ja muilla toiminnoilla, jotka varmistavat järjestelmän luotettavuuden.
Taajuusmuunnossarjaresonanssitestin ominaisuudet
1. Suurella näytöllä näkyvät testitiedot, testin tila, ja siinä on reaaliaikainen-toimintavaiheiden ilmaisutoiminto.
2. Voi joustavasti säätää testijännitettä, taajuusaluetta ja paineistusaikaa.
3. Testituloksista voidaan laskea testinäytteen kapasitanssiarvo ja ne voidaan tulostaa
4. Pieni koko, kevyt ja helppokäyttöinen.
5. Korkea resoluutio, taajuusresoluutio 0,01 Hz ja jännitteen resoluutio 0,01 V.
6. Korkea turvallisuus ja luotettavuus, järjestelmässä on ylijännite-, ylivirta- ja purkaussuojatoiminnot henkilökohtaisten ja laitteiden turvallisuuden varmistamiseksi.
7. Päivitettävä käyttöohjelmisto.
