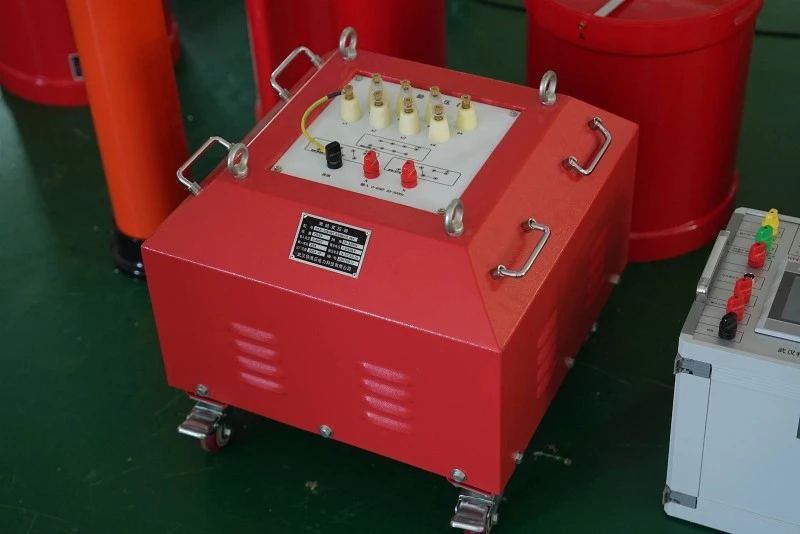

Täydellinen sarjataajuusmuunnossarjan resonanssitestauslaitteeton erikoistunut korkean{0}}jännitteen testauslaite, joka hyödyntää sarjaresonanssiperiaatetta, induktanssia (L) ja kapasitanssia (C), säätää tehotaajuuden aiheuttamaan resonanssia piirissä ja tuottaa korkean jännitteen testikohteeseen, mutta vähentää huomattavasti tarvittavaa tehokapasiteettia. Se on keskeinen laite AC-kestävyystestien suorittamiseen suuritehoisille korkeajännitteisille sähkölaitteille (kuten kaapelit, GIS, generaattorit, muuntajat jne.) sähköteollisuudessa.
Täydellinen sarjataajuusmuunnossarjan resonanssitestauslaitteeton välttämätön testausmenetelmä päivittäisessä sähkölaitteiden virheenkorjaustyössä. Piiritaajuusmuunnossarjan resonanssitestauslaitteeton käytetty hyvin sähkölaitteiden, kuten muuntajien ja virtakaapeleiden, jännitteenkestotesteissä. Tämä artikkeli esittelee pääasiassa koko piirisarjan käytännön soveltamista taajuusmuunnossarjaresonanssitestiin.
(1) Tällä hetkellä yhä useammat XLPE-XLPE-eristetyt virtakaapelit korvaavat alkuperäiset öljytäytteiset paperieristeiset virtakaapelit tehokaapeleiden vaihtovirtakestävyyden testaamiseen sekä kotimaassa että kansainvälisesti. Perinteisessä ristisilloitetun polyeteenikaapelin DC-kestojännitetestissä on kuitenkin monia ongelmia; Ristikytkettyjen kaapeleiden suuren kapasitanssitestauksen ansiosta sarjaresonanssitestausmenetelmän käyttö on yksinkertaista ja kätevää, ja sillä voidaan saada hyvä vaihtojännitetaajuus ja aaltomuoto. Siitä on tullut ihanteellinen testausmenetelmä ristikytkettyjen kaapeleiden vaihtovirtakestävyyden testaamiseen.
(2) Tehomuuntajien, reaktorien ja muuntajien AC-kestävyystesti on maailmassa selkeästi määritelty, joka voidaan suorittaa tehotaajuusjännitetestillä tai indusoitujen jännitteiden testausmenetelmillä. Testijännitteen aaltomuodon tulee olla mahdollisimman lähellä siniä. Tämän standardin mukaan koko taajuusmuunnossarjan resonanssitestilaitteen piiri voi suorittaa testin kaikissa olosuhteissa. Laitteessa on laaja taajuus- ja jännitealue, vahva sopeutumiskyky testattavaan kohteeseen ja sitä voidaan käyttää eri jännitetasoisten testiobjektien kanssa.
(3) Suljetun SF6-yhdistimen AC-kestävyystesti on tärkeä menetelmä GIS:n pääeristyksen tarkistamiseksi, kun SF6 on suljettu. Useimmissa tapauksissa käytetään sarjaresonanssitestauslaitetta.
(4) Muiden laitteiden, kuten katkaisijoiden ja läpivientien, vaihtovirtakestävyystesti edellyttää yleensä, että kestojännitetesti on tehotaajuusjännitetesti. Jos tehotaajuuden testauslaite ei täytä paikan päällä asetettuja vaatimuksia, voidaan käyttää myös resonanssinkestojännitteen testausmenetelmää. Käytettäessä resonanssinkestojännitetestiä laitteen pienestä kapasitanssista johtuen testitaajuus on korkea. Sarjaresonanssitestauslaite voi kuitenkin käyttää myös sopivia kompensointikondensaattoreita testitaajuuden alentamiseksi, jotta laite voi saavuttaa testitaajuuden, joka on lähellä tehotaajuutta.
